1、型号表示方法,AVX钽电容

　　TAJ C 100 K 010 R

　　① ② ③ ④ ⑤ ⑥

　　① 表示系列，AVX 有TAJ 和TPS 两个系列，TAJ 表示普通钽电容，TPS 表示的是

　　低阻抗钽电容，直流电阻小于1 欧，一般在100 毫欧到500 毫欧之间，特殊的

　　可以低到40 毫欧。

　　② 表示钽电容的尺寸大小，有A、B、C、D、E、Y、V 六种尺寸

　　③ 表示电容的容量，范围从0.1UF----1000UF

　　④ 表示容量误差，钽电容的容量误差有两种：一是±10%（K）和±20%（M）

　　⑤ 表示电容的耐压，指在85℃时额定直流电压，钽电容的耐压范围从4V---50V

　　⑥ 表示包装方式，有两种包装方式，7 寸盘和13 寸盘

　　2、外形尺寸

　　3、容量与电压和尺寸的范围关系表

　　TAJ 普通系列

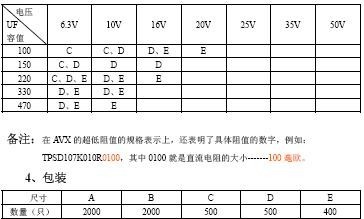

　　备注：标红颜色的是该容量、该电压下所对应的首选尺寸TPS 低阻系列（通用低阻钽电容为100UF----470UF）
